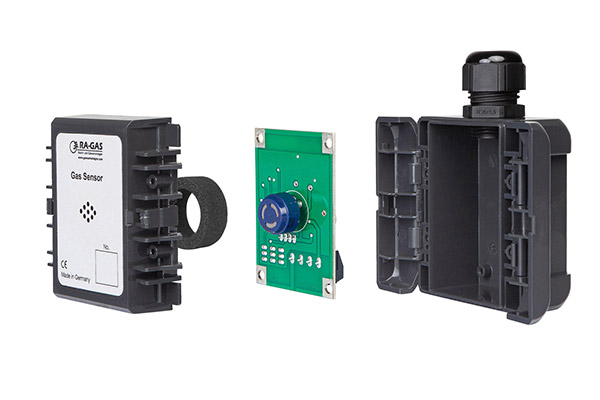

GKMF-R404A-A

Art.-Nr. 271-52102000

Messfühler im ABS-Gehäuse zur Messung toxischer Gase Gasart: Frigen R404A mit analoger 4...20mA Schnittstelle

Beschreibung

Technische Daten

Anwendung:

Bemerkungen:

Eignung: staubige schmutzige Umgebung
Montage: je nach Kundenanwendung, voraussichtlich in Bodennähe
Gehäuse: ABS/Kunststoff, LxBxT: 80x80x40mm
Messprinzip / Standzeit: MOX/ Halbleiter maximal 2,5 Jahre bei mäßiger Begasung
Schutzart: IP 44, EMV-Schutz
Schutzart: Zul. Umgebungs-Feuchte: 20-90% (keine Betauung)
Umgebungstemperatur: -15°C bis +40°C
Überw. Fläche: 25-30m²
Gaszutritt: Diffusion
Ausgangssignal I1: 4…20mA, bei 0…2000 ppm, temperaturkompensiert, nicht linear
Versorgung: 23-28 V DC
Bürdenwiderstand: 0 OHM bei Werkskalibrierung auf das geforderte Messgas/Messbereich
Achtung: max. Lastwiderstand abhängig von +UB Rlast-max = (+UB – 10V) / 0,02A
Versorgung: 23-28 V DC

Anschlussleitung:

Gewicht:

Inbetriebnahme

Die Einstellung des Messfühlers ist bei der Inbetriebnahme durch eine Prüfgasaufgabe zu kontrollieren.

Wartung

Zur Aufrechterhaltung der Funktionssicherheit ist eine Wartung in bestimmten Intervallen erforderlich. Das Wartungsintervall ist dem Prüfaufkleber am Auswertungsgerät zu entnehmen. Es beträgt längstens 1/2 Jahr.

Außerbetriebnahme

Ist der Messfühler länger als 4 Wochen außer Betrieb, muß er nach einer Woche Betriebszeit mit Prüfgas überprüft und ggf. neu kalibriert werden.

Technische Beratung anfragen

Anwendung	zur Messung toxischer Gase in der Atemluft
Messbereich	0…2000 ppm
Eignung	staubige schmutzige Umgebung
Montage	je nach Kundenanwendung, voraussichtlich in Bodennähe
Gehäuse	ABS/Kunststoff, LxBxT: 80x80x40mm
Messprinzip / Standzeit	MOX/ Halbleiter maximal 2,5 Jahre bei mäßiger Begasung
Schutzart	IP 44, EMV-Schutz
Schutzart (Zul. Umgebungs-Feuchte)	20-90% (keine Betauung)
Umgebungstemperatur	-15°C bis +40°C
Überw. Fläche	25-30m²
Gaszutritt	Diffusion
Ausgangssignal I1	4…20mA, bei 0…2000 ppm, temperaturkompensiert, nicht linear
Versorgung	23-28 V DC
Bürdenwiderstand	0 OHM bei Werkskalibrierung auf das geforderte Messgas/Messbereich
Achtung	max. Lastwiderstand abhängig von +UB Rlast-max = (+UB – 10V) / 0,02A
Anschlussleitung bis 500m	JY (St) Y 2x2x0,8 mm²
Gewicht	140 g
Inbetriebnahme	Die Einstellung des Messfühlers ist bei der Inbetriebnahme durch eine Prüfgasaufgabe zu kontrollieren.
Wartung	Zur Aufrechterhaltung der Funktionssicherheit ist eine Wartung in bestimmten Intervallen erforderlich. Das Wartungsintervall ist dem Prüfaufkleber am Auswertungsgerät zu entnehmen. Es beträgt längstens 1/2 Jahr.
Außerbetriebnahme	Ist der Messfühler länger als 4 Wochen außer Betrieb, muß er nach einer Woche Betriebszeit mit Prüfgas überprüft und ggf. neu kalibriert werden.

Anwendung	zur Messung toxischer Gase in der Atemluft
Messbereich	0…2000 ppm
Eignung	staubige schmutzige Umgebung
Montage	je nach Kundenanwendung, vermutlich in Bodennähe
Gehäuse	ABS/Kunststoff, LxBxT: 80x80x40mm
Messprinzip / Standzeit	MOX/ Halbleiter maximal 2,5 Jahre bei mäßiger Begasung
Schutzart	IP 44, EMV-Schutz
Schutzart (Zul. Umgebungs-Feuchte)	20-90% (keine Betauung)
Umgebungstemperatur	-15°C bis +40°C
Überw. Fläche	25-30m²
Gaszutritt	Diffusion
Ausgangssignal analog I Out	Arbeitsbereich 4…20mA bei 0…2000ppm, temperaturkompensiert, linear
Ausgangssignal digital	MOD-BUS-RTU RS485
Versorgung	23-28 V DC
Bürdenwiderstand	0 OHM bei Werkskalibrierung auf das geforderte Messgas/Messbereich
Achtung	max. Lastwiderstand abhängig von +UB Rlast-max = (+UB – 10V) / 0,02A
Anschlussleitung bis 500m	JY (St) Y 2x2x0,8 mm²
Gewicht	140 g
Inbetriebnahme	Die Einstellung des Messfühlers ist bei der Inbetriebnahme durch eine Prüfgasaufgabe zu kontrollieren.
Wartung	Zur Aufrechterhaltung der Funktionssicherheit ist eine Wartung in bestimmten Intervallen erforderlich. Das Wartungsintervall ist dem Prüfaufkleber am Auswertungsgerät zu entnehmen. Es beträgt längstens 1/2 Jahr.
Außerbetriebnahme	Ist der Messfühler länger als 4 Wochen außer Betrieb, muß er nach einer Woche Betriebszeit mit Prüfgas überprüft und ggf. neu kalibriert werden.
