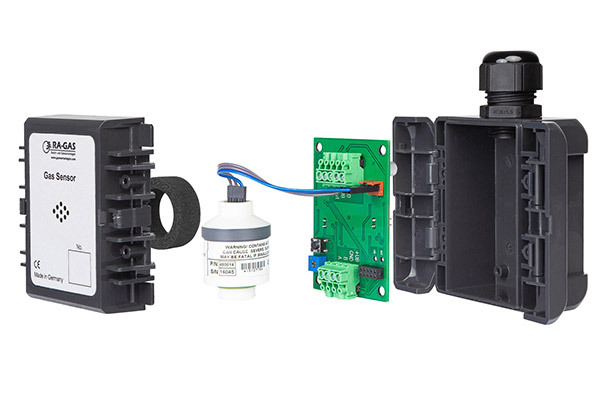

GKMF-O2-MOD

Art.-Nr. 257-11300025

Messfühler im ABS-Gehäuse zur Messung der Sauerstoffunterkonzentration Gasart: Sauerstoff (O2) mit MOD-BUS-RTU RS485 Schnittstelle zusätzlich mit analogem 0...20mA Ausgang

Beschreibung

Gasmessfühler zur Überwachung der Luft auf Sauerstoffunterkonzentration

Anwendung:

zur Messung der Sauerstoffgehaltes in der Atemluft

Technische Daten

Gasart O2 - Sauerstoff
Sensorelement elektrochemisch
Messbereich 0…25 Vol%
Genauigkeit ± 1 % der Anzeige
Langzeitdrift Nullpunkt < ± 4 % Messbereich /Jahr
Langzeitdrift Sensibilität < ± 1,0 % Messbereich / Monat
Messwerteinstellzeit t50 ≤ 8 s; t90 ≤ 15 s /O2
Erwartete Lebensdauer 4 Jahre/normale Umweltbedingungen
Temperaturbereich - 20 °C bis + 50 °C
Temperaturdrift ≤ 1%
Feuchtebereich 5 – 95 % r. F. nicht kondensierend
Druckbereich Atmosphäre ± 20 %
Lagertemperaturbereich 5 °C bis 30 °C
Lagerzeit 0,5 Jahre
Montagehöhe: nach Kundenanwendung
Versorgungsspannung 12 - 28 VDC
Leistungsaufnahme (ohne Optionen) 120 mA bis 220mA max.
analoges Ausgangssignal (0) 4 – 20 mA, Bürde ≤ 160 Ω proportional, überlast- und kurzschlusssicher
digitales Signal MOD-BUS RTU / RS485

Gehäuse Kunststoffausführung ABS

Brennverhalten UL 94 V2
Gehäusefarbe Graphitgrau ähnl. RAL 7024
Abmessung (B x H x T) 100 x 80 x 60 mm
Gewicht ca. 0,125 kg Schutzart IP 54
Montage Wand-/ Deckenmontage
Kabeleinführung Standard 1 x M 20
Anschlussart Schraubklemme min. 0,25 max. 1,0 mm2
Anschlussleitung: bis 500m: JY (St) Y 2x2x0,8 mm²
Richtlinien EMV- Richtlinien 2004 / 108 / EWG / CE

Belegung RW-REG im Auslieferungszustand

mit *markierte Register sind durch Verbrauch der Chemie veränderlich

10:3515* / 11:0 / 12:210* / 13:250 / 15:0 / 16:400 / 17:10 / 18:2000 / 22:6 / 50:0 / 95:129

Inbetriebnahme

Die Einstellung des Messfühlers ist bei der Inbetriebnahme durch eine Prüfunggasaufgabe zu kontrollieren.

Wartung

Zur Aufrechterhaltung der Funktionssicherheit ist eine Wartung in bestimmten Intervallen erforderlich. Das Wartungsintervall ist dem Prüfaufkleber am Auswertungsgerät zu entnehmen. Es beträgt längstens 1/2 Jahr.

Außerbetriebnahme

Ist der Messfühler länger als 4 Wochen außer Betrieb, muß er nach einer Woche Betriebszeit mit Prüfgas überprüft und ggf. neu kalibriert werden.
