GKMF-C3H8-100%UEG-A

Art.-Nr. 270-08200100

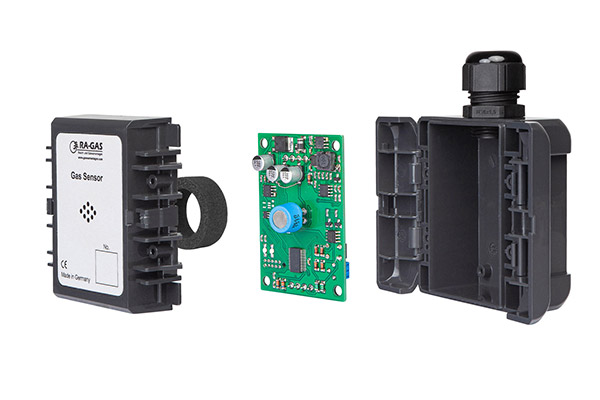

Messfühler im ABS-Gehäuse zur Messung explosiver Gase Gasart: Propan (C3H8) mit analoger 4...20mA Schnittstelle

Beschreibung

Gasmessfühler zur Überwachung der Luft auf Propan (C3H8).

Zur Messung explosiver Gase in der Atemluft.

zur Messung explosiver Gase in der Atemluft

Eignung: staubige schmutzige Umgebung
Montage: je nach Kundenanwendung, voraussichtlich in Bodennähe
Gehäuse: ABS/Kunststoff, LxBxT: 80x80x40mm
Messprinzip / Standzeit: katalytischer Wärmetönungssensor/ Pellistor maximal 3 Jahre bei mäßiger Begasung
Schutzart: IP 44, EMV-Schutz
Schutzart: Zul. Umgebungs-Feuchte: 20-90% (keine Betauung)
Umgebungstemperatur: -15°C bis +40°C
Überw. Fläche: 25-30m²
Gaszutritt: Diffusion
Ausgangssignal I1: 4…20mA, bei 0…100%UEG, temperaturkompensiert, linear
Versorgung: 23-28 V DC
Bürdenwiderstand: 0 OHM bei Werkskalibrierung auf das geforderte Messgas/Messbereich
Achtung: max. Lastwiderstand abhängig von +UB Rlast-max = (+UB – 10V) / 0,02A
Versorgung: 23-28 V DC

Die Einstellung des Messfühlers ist bei der Inbetriebnahme durch eine Prüfunggasaufgabe zu kontrollieren.

Zur Aufrechterhaltung der Funktionssicherheit ist eine Wartung in bestimmten Intervallen erforderlich. Das Wartungsintervall ist dem Prüfaufkleber am Auswertungsgerät zu entnehmen. Es beträgt längstens 1/2 Jahr.

Ist der Messfühler länger als 4 Wochen außer Betrieb, muß er nach einer Woche Betriebszeit mit Prüfgas überprüft und ggf. neu kalibriert werden.

Technische Beratung anfragen

Anwendung	zur Messung explosiver Gase in der Atemluft
Eignung	staubige schmutzige Umgebung
Montage	je nach Kundenanwendung, voraussichtlich in Bodennähe
Gehäuse	ABS/Kunststoff, LxBxT: 80x80x40mm
Messprinzip / Standzeit	katalytischer Wärmetönungssensor/ Pellistor maximal 3 Jahre bei mäßiger Begasung
Schutzart	IP 44, EMV-Schutz
Zulässige Umgebungs-Feuchte	20-90% (keine Betauung)
Umgebungstemperatur	-15°C bis +40°C
Überwachte Fläche	25-30m²
Gaszutritt	Diffusion
Versorgung	23-28 V DC
Bürdenwiderstand	0 OHM bei Werkskalibrierung auf das geforderte Messgas/Messbereich
Max. Lastwiderstand	abhängig von +UB Rlast-max = (+UB – 10V) / 0,02A
Anschlussleitung	bis 500m: JY (St) Y 2x2x0,8 mm²
Gewicht	140 g
Inbetriebnahme	Die Einstellung des Messfühlers ist bei der Inbetriebnahme durch eine Prüfunggasaufgabe zu kontrollieren.
Wartung	Zur Aufrechterhaltung der Funktionssicherheit ist eine Wartung in bestimmten Intervallen erforderlich. Das Wartungsintervall ist dem Prüfaufkleber am Auswertungsgerät zu entnehmen. Es beträgt längstens 1/2 Jahr.
Außerbetriebnahme	Ist der Messfühler länger als 4 Wochen außer Betrieb, muß er nach einer Woche Betriebszeit mit Prüfgas überprüft und ggf. neu kalibriert werden.
Ausgangssignal I1	4…20mA, bei 0…100%UEG, temperaturkompensiert, linear

Anwendung	zur Messung explosiver Gase in der Atemluft
Eignung	staubige schmutzige Umgebung
Montage	je nach Kundenanwendung, voraussichtlich in Bodennähe
Gehäuse	ABS/Kunststoff, LxBxT: 80x80x40mm
Messprinzip / Standzeit	katalytischer Wärmetönungssensor/ Pellistor maximal 3 Jahre bei mäßiger Begasung
Schutzart	IP 44, EMV-Schutz
Zulässige Umgebungs-Feuchte	20-90% (keine Betauung)
Umgebungstemperatur	-15°C bis +40°C
Überwachte Fläche	25-30m²
Gaszutritt	Diffusion
Versorgung	23-28 V DC
Bürdenwiderstand	0 OHM bei Werkskalibrierung auf das geforderte Messgas/Messbereich
Max. Lastwiderstand	abhängig von +UB Rlast-max = (+UB – 10V) / 0,02A
Anschlussleitung	bis 500m: JY (St) Y 2x2x0,8 mm²
Gewicht	140 g
Inbetriebnahme	Die Einstellung des Messfühlers ist bei der Inbetriebnahme durch eine Prüfunggasaufgabe zu kontrollieren.
Wartung	Zur Aufrechterhaltung der Funktionssicherheit ist eine Wartung in bestimmten Intervallen erforderlich. Das Wartungsintervall ist dem Prüfaufkleber am Auswertungsgerät zu entnehmen. Es beträgt längstens 1/2 Jahr.
Außerbetriebnahme	Ist der Messfühler länger als 4 Wochen außer Betrieb, muß er nach einer Woche Betriebszeit mit Prüfgas überprüft und ggf. neu kalibriert werden.
Ausgangssignal analog I Out	Arbeitsbereich 4…20mA bei 0…100%UEG, temperaturkompensiert, linear
Ausgangssignal digital	MOD-BUS-RTU RS485
