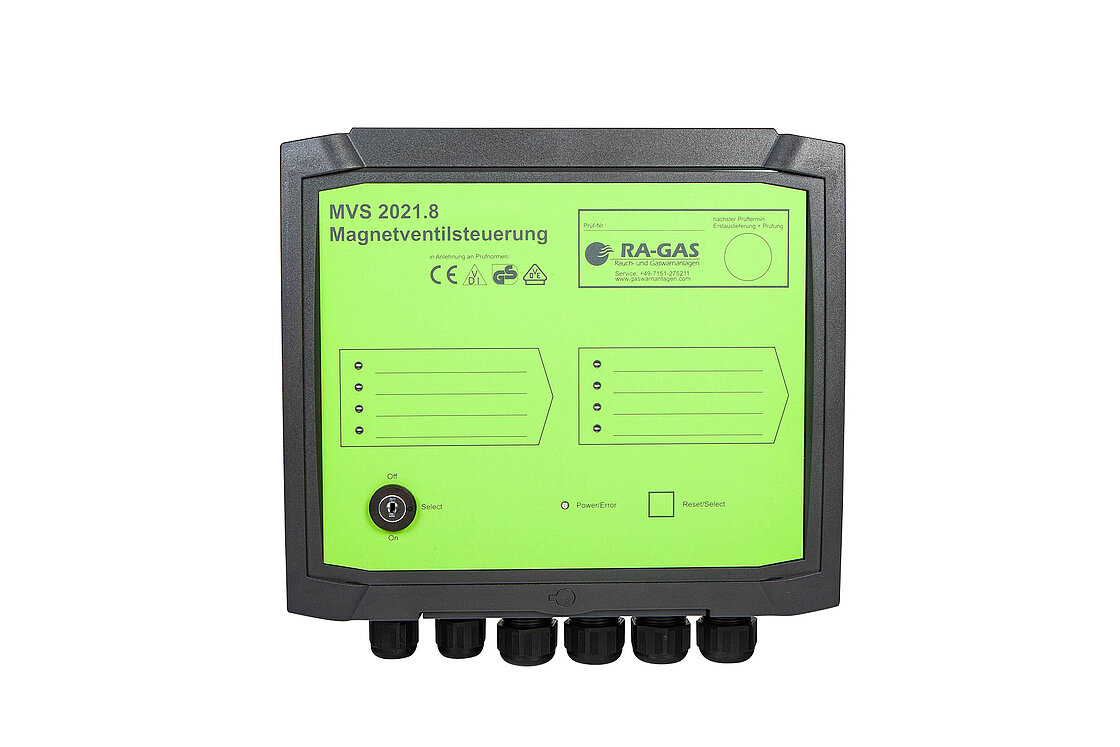

MVS-2021.8
Art.-Nr. 307-02010080
Beschreibung
Magnet-Ventil-Steuerung im kompakten AP-Wandgehäuse
maximal 8 Magnetventile anschließbar
mikroprozessorgesteuert, mit LED-Alarmdisplay
-
Besonderes: großes Beschriftungsfeld
Anwendung: Magnetventilsteuerung zur Abschaltung einzelner oder aller Gasmagnetventile, mikroprozessorgesteuert zur kontinuierlichen Überwachung von Gasmagnetventilen
Technische Daten:
- Gehäuse: Wandgehäuse aus Polystyrol H x B x T 260 x 250 x 90 mm
- Schutzart: IP 58
- Temperaturbereich: -20°C …. +50°C
- Relative Feuchte: 15-90%
- Steuerausgänge: überwachte Spannungsausgänge 230V ; einzeln abgesichert mit 100 mA max
- Schaltausgänge: Störmeldung potentialfreier Wechsler 250V/2,5A ; Hupe extern potentialfreier Schließer 250V/2,5A quittierbar
- Bedienelemente: 1 Taster für Hupenreset; 1 Taster für Alarmreset; 1 Schlüsselschalter - Stellung ON Gasventile offen - Stellung OFF Gasventile geschlossen - Stellung BEREIT Gasventile Auswahl einzeln
- Piezosummer: 100dB/1m bei Alarm aktiv quittierbar
- Anzeigeelemente: LED -Display Rot Notaus; Gelb für Magnetventile offen; Grün für Bereit
- Anschlußwerte: 230 V/50Hz/60W
- Reihenklemme: 3-polig 230V/AC, Klemmbereich: max 1,5mm²
- Optionen: Befestigung für Rastschienenmontage
- Kabelverschraubung: nicht inkludiert
- Gewicht: 1,8 kg
Downloads
Technische Daten
| Gehäuse | Wandgehäuse aus Polystyrol H x B x T 260 x 250 x 90 mm |
|---|---|
| Schutzart | IP 58 |
| Temperaturbereich | -20°C …. +50°C |
| Relative Feuchte | 15-90% |
| Steuerausgänge | überwachte Spannungsausgänge 230V ; einzeln abgesichert mit 100 mA max |
| Schaltausgänge | Störmeldung potentialfreier Wechsler 250V/2,5A ; Hupe extern potentialfreier Schließer 250V/2,5A quittierbar |
| Bedienelemente | 1 Taster für Hupenreset; 1 Taster für Alarmreset; 1 Schlüsselschalter - Stellung ON Gasventile offen - Stellung OFF Gasventile geschlossen - Stellung BEREIT Gasventile Auswahl einzeln |
| Piezosummer | 100dB/1m bei Alarm aktiv quittierbar |
| Anzeigeelemente | LED -Display Rot Notaus; Gelb für Magnetventile offen; Grün für Bereit |
| Anschlußwerte | 230 V/50Hz/60W |
| Reihenklemme | 3-polig 230V/AC, Klemmbereich: max 1,5mm² |
| Optionen | Befestigung für Rastschienenmontage |
| Kabelverschraubung | nicht inkludiert |
| Gewicht | 1,8 kg |
