Produkt in 360° ansehen

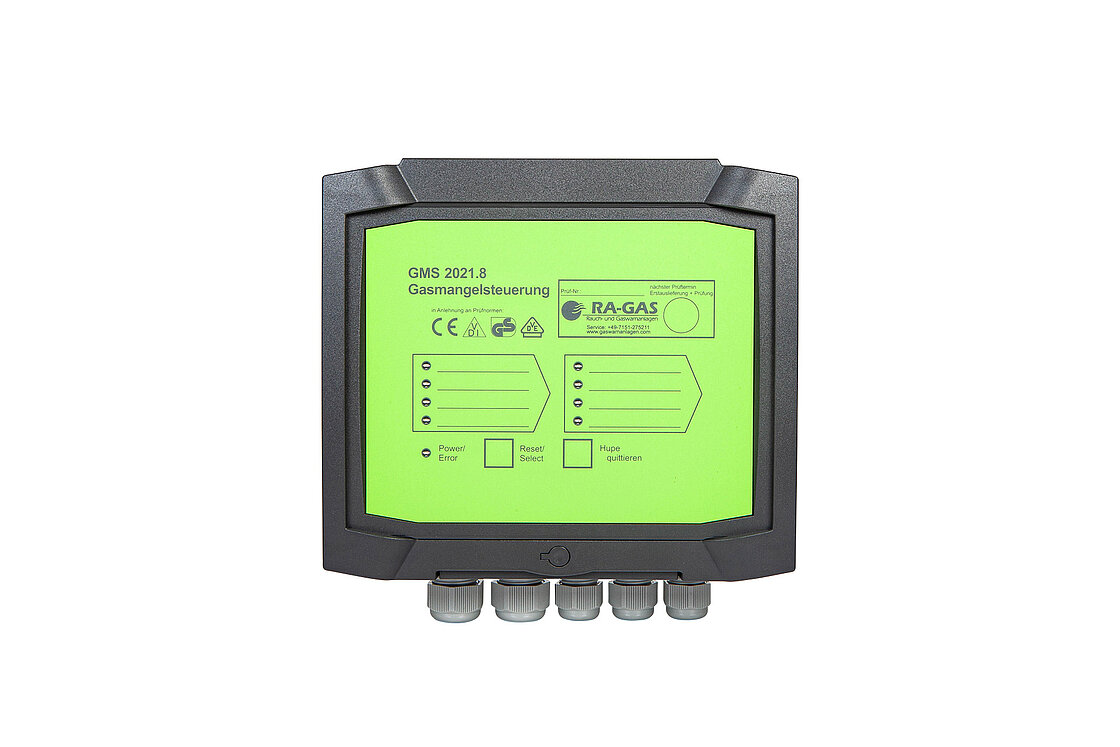

GMS-2021.8
Art.-Nr. 306-02010080
Beschreibung
Gas-Mangel-Steuerung im kompakten AP-Wandgehäuse
maximal 8 Kontaktmanometer anschließbar
mikroprozessorgesteuert, mit LED-Alarmdisplay
-
Besonderes: großes Beschriftungsfeld
Anwendung: kontinuierlichen Überwachung des Gasevorrates; modular erweiterbar
Technische Daten:
- Gehäuse: Wandgehäuse aus Polystyrol H x B x T 195 x 195 x 70 mm
- Schutzart: IP 58
- Temperaturbereich: -20°C …. +50°C
- Relative Feuchte: 15-90%
- Eingänge: 8 potentialfreie, mechanische Kontakte oder Namur; 10 V max. durch das Gerät, 10 mA max. (kurzschlußfest) 330 mH/ 4,0 µF; (EEx ib IIC), 1000 mH/ 30,0 µF (EEx ib IIB);
- Schaltausgänge: Störmeldung potentialfreier Wechsler 250V/2,5A ; Hupe extern potentialfreier Schließer 250V/2,5A quittierbar
- Bedienelemente: 1 Taster für Hupenreset; 1 Taster für Alarmreset;
- Piezosummer: 100dB/1m bei Alarm aktiv quittierbar
- Anzeigeelemente: LED -Display Rot Alarm pro Eingang; Gelb für Gerätestörung; Grün für Bereit
- Anschlußwerte: 230 V/50Hz/60W oder 24VDC
- Reihenklemme: 2-polig 10V/DC, Klemmbereich: max 1,5mm²
- Optionen: Notstromversorgungsmodul 24 Volt DC, Befestigung für Rastschienenmontage, EX-Trennschaltverstärker,
- Kabelverschraubung: nicht inkludiert
- Gewicht: 2,1 kg
Downloads
Technische Daten
| Gehäuse | Wandgehäuse aus Polystyrol H x B x T 195 x 195 x 70 mm |
|---|---|
| Schutzart | IP 58 |
| Temperaturbereich | -20°C …. +50°C |
| Relative Feuchte | 15-90% |
| Eingänge | 8 potentialfreie, mechanische Kontakte oder Namur; 10 V max. durch das Gerät, 10 mA max. (kurzschlußfest) 330 mH/ 4,0 µF; (EEx ib IIC), 1000 mH/ 30,0 µF (EEx ib IIB); |
| Schaltausgänge | Störmeldung potentialfreier Wechsler 250V/2,5A ; Hupe extern potentialfreier Schließer 250V/2,5A quittierbar |
| Bedienelemente | 1 Taster für Hupenreset; 1 Taster für Alarmreset; |
| Piezosummer | 100dB/1m bei Alarm aktiv quittierbar |
| Anzeigeelemente | LED -Display Rot Alarm pro Eingang; Gelb für Gerätestörung; Grün für Bereit |
| Anschlußwerte | 230 V/50Hz/60W oder 24VDC |
| Reihenklemme | 2-polig 10V/DC, Klemmbereich: max 1,5mm² |
| Optionen | Notstromversorgungsmodul 24 Volt DC, Befestigung für Rastschienenmontage, EX-Trennschaltverstärker, |
| Kabelverschraubung | nicht inkludiert |
| Gewicht | 2,1 kg |
